Sârmă de împământare din compozit cu fibră optică OPGW

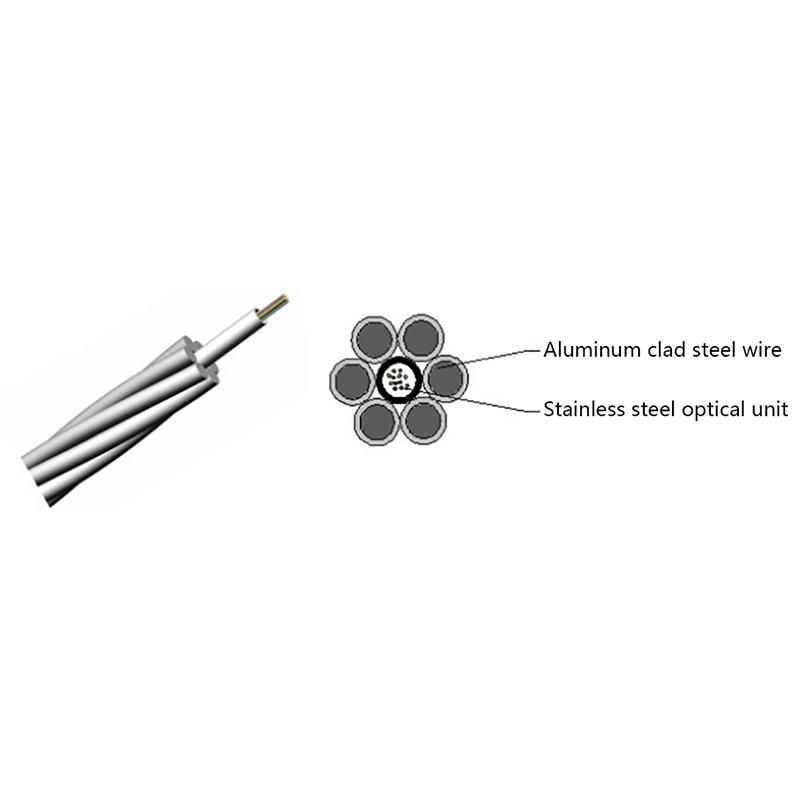

Caracteristicile structurale ale tubului central OPGW

Unitatea de fibră optică a tubului din oțel inoxidabil este plasată în centru și răsucită împreună cu alte fire metalice pentru a forma un cablu; fibra optică este plasată în tubul de oțel inoxidabil pentru a avea o lungime mai bună în exces; secțiunea transversală a cablului optic proiectată cu precizie asigură performanța electrică, proprietățile fizice mecanice și stabilitatea termică a cablului optic;

Caracteristicile structurale ale OPGW stratificat

Unitatea de fibră optică cu tub din oțel inoxidabil este proiectată pentru a fi răsucită împreună cu alte fire metalice în același timp;

Fibra optică plasată în tubul din oțel inoxidabil are o lungime mai bună în exces. În același timp, unitatea de fibră optică din oțel inoxidabil a structurii stratificate este situată pe al doilea strat, ceea ce produce o lungime în exces de tracțiune mai mare și mai stabilă prin torsionare;

Secțiunea transversală a cablului optic proiectată cu precizie asigură performanța electrică, proprietățile fizice mecanice și stabilitatea termică a cablului optic;

Caracteristici de aplicare

În funcție de condițiile tehnice ale liniei, fără modificarea structurii cablului optic, prin combinarea proporției de tronsoane din aluminiu și oțel, se poate obține un produs care îndeplinește cerințele tehnice ale liniei;

Structura cablului optic OPGW tubular din oțel inoxidabil are o presiune laterală și rezistență la impact mai mare decât structura tubului de aluminiu; oțelul inoxidabil are conductivitate scăzută, rezistență ridicată și rezistență bună la coroziune, iar fibra optică este bine protejată;

Tubul din oțel inoxidabil este umplut cu grăsime pentru a preveni pătrunderea umezelii sau a apei; reglarea lungimii rămase a fibrei optice poate face ca cablul optic să aibă caracteristici bune de temperatură;

Stratul interior de sârmă de oțel placată cu aluminiu de înaltă rezistență și conductivitate scăzută suportă greutatea proprie și sarcina externă a OPGW; folosind principiul efectului de piele de încărcare, curentul de scurtcircuit de suprasarcină sau defecțiune este canalizat prin stratul exterior de conductori buni, ceea ce este benefic pentru protecția fibrei optice;

Cablurile optice au proprietăți mecanice și electrice similare cu firele de împământare aeriene convenționale, ceea ce facilitează înlocuirea firelor de împământare vechi și proiectarea și instalarea de fire de împământare noi. Are funcțiile duble de fir de împământare și comunicare.

Lungimea rămasă a fibrei optice poate fi controlată cu precizie pentru a asigura capacitatea cablului de a rezista la sarcini mari și deschideri mari;
